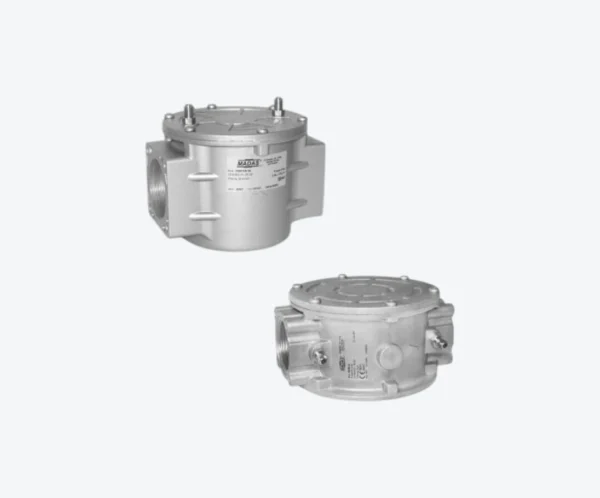

MADAS FM gaz filtreleri dişli, doğalgaz ve LPG boru hatlarında taşınan toz, pas, talaş ve boru tortusu gibi katı partikülleri yüksek verimlilikle tutmak için tasarlanmış, DN15’ten DN300’e kadar geniş çap seçeneklerine sahip koruyucu tesisat ekipmanlarıdır. Maksimum 2 bar veya 6 bar çalışma basıncı opsiyonları, yıkanabilir ve değiştirilebilir kartuş filtre yapısı ile endüstriyel tesislerdeki brülör, sayaç ve regülatör gibi hassas kontrol cihazlarının tıkanmasını önleyerek sistem güvenliğini sağlar.
MADAS FM Gaz Filtreleri dişli: Endüstriyel Tesisat Koruma ve Filtrasyon Teknolojisi
Gaz dağıtım şebekelerinde ve endüstriyel tesis hatlarında akışkanın temizliği, sistemde yer alan mekanik ve elektronik cihazların kararlı çalışması açısından hayati önem taşır. Şebeke borularından veya montaj esnasında hat içinde kalan katı yabancı maddeler; solenoid vanaların sızdırmazlık yüzeylerini bozabilir, regülatör diyaframlarına zarar verebilir ve gaz sayaçlarının ölçüm hassasiyetini tamamen ortadan kaldırabilir. İtalya’nın gaz armatürleri uzmanı MADAS srl tarafından geliştirilen FM serisi gaz filtreleri, üstün gözenek yapısı ve aerodinamik gövde tasarımıyla boru hattı güvenliğinin en temel yapı taşını oluşturur.
1. MADAS FM Gaz Filtreleri dişli: Yüksek Tutuculuk Kapasiteli Filtre Kartuşu Teknolojisi
MADAS FM serisinin kalbini, gaz akışındaki en mikro düzeydeki kirleticileri bile bloke edebilen özel sentetik filtre elemanı oluşturur.
-
- 50 Mikron Standart Gözenek Çapı: Cihaz içerisinde yer alan Viledon filtre kartuşu, standart olarak 50 µm boyutundaki tüm katı partikülleri süzme yeteneğine sahiptir. İsteğe bağlı olarak daha kritik uygulamalar için 20 µm veya 10 µm gözenek yapısına sahip özel kartuşlar da entegre edilebilmektedir.
- Geniş Yüzey Alanı: Kartuşun pileli (yıldız formlu) iç geometrisi, filtrasyon yüzey alanını maksimuma çıkarır. Bu sayede gaz akışında minimum basınç kaybı (pressure drop) yaşanırken, filtrenin toz tutma kapasitesi katlanarak artar.
- Yıkanabilir Yapı: Sentetik elyaf malzeme, kuru ve yağsız gazlarda hafif kirlenmelerde hava veya su ile temizlenerek yeniden kullanılabilme esnekliği sunar.
2. MADAS FM Gaz Filtreleri dişli: Yapısal Malzeme Özellikleri ve Sızdırmazlık Kalitesi
Ağır işletme koşullarına göre şekillendirilen filtre gövdeleri, yüksek basınca ve mekanik gerilmelere karşı dirençlidir:
-
- Alüminyum Gövde (DN15 – DN150): Hafiflik ve yüksek mukavemeti bir arada sunan pres döküm alüminyum gövde, montaj kolaylığı sağlar ve korozyona karşı mükemmel direnç gösterir.
- Çelik Gövde Seçeneği (DN200 – DN300): Çok yüksek debili ana dağıtım istasyonları için imal edilen büyük çaplı modeller, mukavemeti zirveye taşıyan çelik gövde yapısıyla üretilmektedir.
- NBR Conta Grubu: Gazla temas eden tüm birleşme noktalarında ve kapak contalarında hidrokarbon türevlerine tam uyumlu NBR kauçuk malzeme kullanılarak sıfır sızıntı garanti altına alınmıştır.
3. Fark Basınç Ölçümü ve Bakım Kolaylığı
Filtrelerin ne zaman temizlenmesi veya değiştirilmesi gerektiğinin takibi, hat sürekliliği açısından kritiktir. MADAS FM serisi, bu takibi kolaylaştıran dahili mekanik çözümler içerir:
-
- Giriş-Çıkış Test Nipel Noktaları: Filtre gövdesinin hem giriş hem de çıkış tarafında standart olarak ölçüm nipelleri (test points) yer alır.
- Fark Basınç Göstergesi (Manometre) Uyumluluğu: Bu nipel noktalarına bağlanacak bir fark basınç manometresi (DP gauge) sayesinde, filtrenin doluluk oranı (\(\Delta P\)) anlık olarak izlenir. Basınç kaybı kritik seviyeye ulaştığında sistem durdurulmadan bakım planlaması yapılabilir.
- Üst Kapak Tasarımı: Filtre kartuşuna müdahale etmek için cihazı boru hattından sökmeye gerek yoktur. Üst kapak cıvatalarının gevşetilmesiyle kartuşa saniyeler içinde ulaşılır, bu da duruş sürelerini (downtime) minimumda tutar.
4. MADAS FM Gaz Filtreleri Teknik Özellikler ve Standart Uyumluluğu
Doğalgaz, LPG, propan, bütan, hava ve korozif olmayan kuru gazlarla %100 uyumlu olan FM serisi, küresel olarak tanınan sertifikasyonlara sahiptir:
| Teknik Parametre | Değer ve Standartlar |
|---|---|
| Maksimum Çalışma Basıncı (Pmax) | 2 bar (200 kPa) veya 6 bar (600 kPa) Seçenekleri |
| Filtreleme Derecesi | Standart 50 µm (Opsiyonel 10 µm / 20 µm) |
| Çalışma Sıcaklık Aralığı | -40 C derece ile +70 C derece arası |
| Bağlantı Normları | Dişli (Rp ISO 7-1) / Flanşlı (PN16 EN 1092-4) |
| Sertifikalar | CE Onaylı, PED Direktifi 2014/68/EU, EAC Sertifikası |
5. Çap ve Bağlantı Varyasyonları
Geniş bir ürün yelpazesine sahip olan FM serisi, her ölçekteki projeye tam uyum sağlayan iki ana segmentte sunulur:
-
- MADAS FM Gaz Filtreleri Dişli: DN15 (1/2″), DN20 (3/4″), DN25 (1″), DN32 (1 1/4″), DN40 (1 1/2″) ve DN50 (2″) ölçülerinde üretilir. Genellikle bireysel hatlar ve küçük brülör rampaları için idealdir.
- Flanşlı FM Serisi: DN25, DN32, DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250 ve DN300 ölçülerinde PN16 flanş normuna uygun üretilir. Bölge istasyonlarında ve büyük fabrikaların ana giriş hatlarında görev yapar.
6. Montaj Esnasında Dikkat Edilmesi Gereken Mühendislik Kuralları
Filtrenin performansını koruması ve biriken pisliklerin boru içine geri dökülmemesi için montaj yönü büyük önem taşır:
- Yatay Montaj Tercihi: Filtrenin kapak kısmı (veya filtre tası) aşağıya bakacak şekilde yatay boru hattına monte edilmesi en ideal kurulum şeklidir. Böylece kapak açıldığında tutulan tortular yerçekimiyle filtrenin içine çöker, boru hattına kaçmaz.
- Akış Yönü Oku: Gaz, gövde üzerinde döküm olarak işlenmiş olan ok işareti yönünde akmalıdır.
- Bakım Boşluğu: Filtre elemanının yukarı veya aşağı doğru rahatça çıkarılabilmesi için kapağın önünde yeterli söküm mesafesi bırakılmalıdır. Detaylı montaj şemaları ve tork değerleri için MADAS FM Resmi Montaj ve Teknik Kılavuzu (PDF) dokümanı incelenebilir.
